Лучшие из лучших в сегменте «Инфраструктурные ИБП средней и большой мощности»

Данная статья продолжает цикл публикаций, посвященных рейтингованию моделей ИБП по популярности у потребителей в основных сегментах российского рынка ИБП. При этом каждому сегменту посвящается отдельная статья. И все они размещаются в рамках глобального обзора «Лучшие из лучших. Потребительский Рейтинг ИБП» в нашей рубрике «Обзоры» (см. домашнюю страницу нашего сайта).

Принцип сегментации рынка ИБП, на основании которого были выбраны эти сегменты, и сама методология рейтинга «Лучшие из лучших» изложены в материале «Сегментация российского рынка ИБП и методология рейтинга «Лучшие из лучших»  – вводной части нашего глобального обзора.

Предыдущий материал из этой серии публикаций был посвящен сегменту ««Легкие корпоративные ИБП On-line »».

Сегодня мы начинаем представлять наиболее популярные устройства в сегменте «Инфраструктурные ИБП средней и большой мощности».

Характеристика сегмента

В рамках структуры рынка ИБП, предлагаемой аналитической компанией ITResearch, все ИБП разделены на три класса: Mass (массовые), Light Сorporate (легкий корпоратив) и Heavy (тяжелые).

К классу Heavy (тяжелые) относятся все On-line-ИБП мощностью свыше 3 кВА, а также все модульные устройства (среди них есть несколько моделей легче 3 кВА). Это сугубо корпоративный рынок, за исключением единичных продаж в домашний сектор, для защиты высококачественного и самого дорогого AV в коттеджах и квартирах премиум-класса.

Обычное назначение таких ИБП – защита группы ИТ-оборудования или же применение в качестве составляющей инженерной инфраструктуры. Поэтому тут также часто используются такие термины, как «Инфраструктурные ИБП» «ИБП для ЦОД», «ИБП для ИТ-систем» и «промышленные ИБП». Зачастую это могут быть те же самые модели, но с несколько различающейся «обвязкой», т. е. подавляющая часть ИБП достаточно универсальна для использования в различных сферах. Есть и случаи изначальной разработки под те или иные цели, но это часто сопровождается существенным удорожанием систем.

Сегмент классических однофазных On-Line-ИБП (обычно мощностью от 3 до 10 кВа, но есть и случаи даже до 20 кВа) фактически представлен двумя вариантами конструктивного исполнения. Это могут быть как RT-системы, чей формат позволяет устанавливать их в стойку, так и шкафы различных габаритов, причем, в данном случае часто исполняемые на колесиках, что значительно повышает их мобильность. Такие системы иногда устанавливаются даже прямо в офисе, а не только в серверных помещениях.

В трехфазном сегменте доминируют шкафы (RT-системы здесь редкость), причем их габариты могут быть чрезвычайно большими и одна параллельная система может в итоге занимать целый машинный зал.

В ряде приложений также необходимо разделение на классические и модульные ИБП. Отличие модульных систем от «классических» ИБП состоит в том, что они собираются в отдельном шкафу из силовых модулей, фактически представляющих собой полноценные ИБП. Они включают в свой состав стандартные функциональные электронные узлы: центральный процессор, выпрямитель, инвертор, зарядное устройство, электронный байпас и панель управления. Естественно, здесь, как и в обычных ИБП, также необходимы управляющие и батарейные модули, множество дополнительных плат и комплектующих. В зависимости от производителя и уровня «продвинутости» конкретной системы эти составляющие также могут резервироваться. Модульные системы выпускаются в различном конструктивном исполнении. В последнее время стандартом де-факто становится исполнение для стандартной 19-дюймовой стойки, но встречается и индивидуальное исполнение нестандартного размера.

Такое многообразие форм-факторов и архитектур, а также сфер их применения приводит к тому, что охватить их всех в одном материале просто невозможно.

Поэтому «тяжелый» класс Heavy разбит на два материала, в каждом из которых представлены по два ключевых сегмента инфраструктурного рынка (см. рисунок).

В настоящем обзоре рассматриваются RT-решения средней мощности (5-20 кВА), а также классические ИБП мощностью до 160 кВА включительно. Следующий обзор будет посвящен сверхмощным ИБП (200+ кВА) и модульным системам.

RT-решения в классе тяжелых систем в штучном выражении по итогам 2019 г. составляли ровно половину продаж, но, ввиду их относительно небольшой мощности, денежный вклад этих систем всего чуть более 20%. Башенные решения средней и большой мощности уверенно контролируют треть сегмента как в штуках, так и в деньгах.

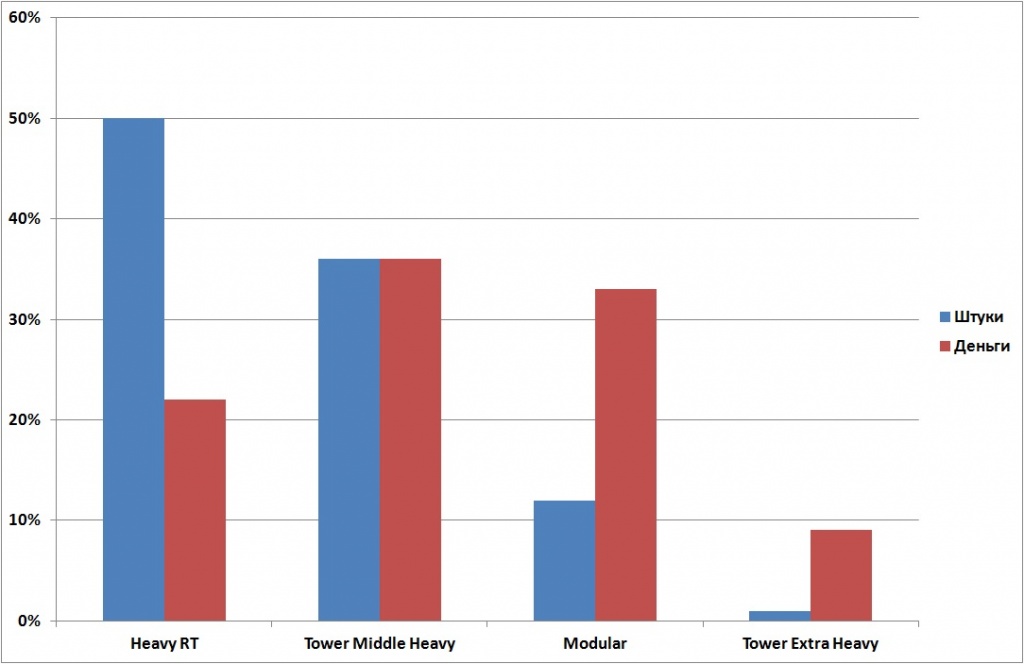

Структура продаж на российском рынке ИБП в сегменте тяжелых устройств, 2019 г.

Источник: ITResearch

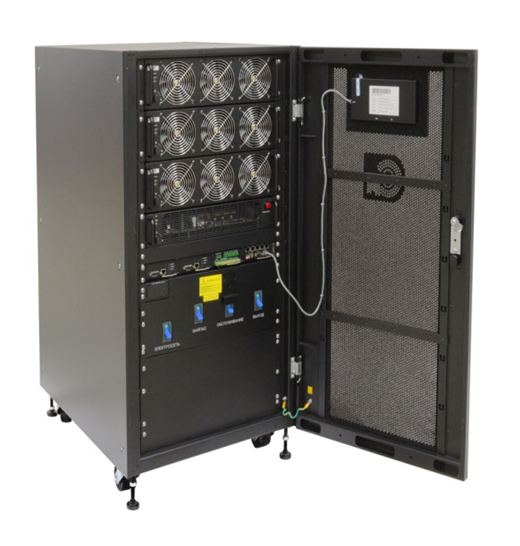

Модульные энергетические решения ИМПУЛЬС серии МУЛЬТИПЛЕКС

Отличную репутацию и большую популярность среди модульных устройств из линейки ИБП ИМПУЛЬС заслужила серия МУЛЬТИПЛЕКС. Линейка устройств представлена моделями в диапазоне мощностей от 10 до 200 кВА и предназначена для максимально гибкой защиты критически важного ответственного оборудования. Данные ИБП выполнены в виде полноценных силовых модулей, которые могут размещаться в отдельно стоящем корпусе (шкафу) либо устанавливаться в уже существующую ИТ-стойку и работать как единое устройство бесперебойного питания, с возможностью удобной интеграции с серверами. Силовой модуль построен с применением новейшей трехуровневой IGBT-технологии и технологии полного DSP-контроля. Модули оснащены зарядными устройствами, выпрямителями, инверторами. Все это делает каждый модуль полноценной силовой частью ИБП. Модули имеют высоту всего 2U, что позволяет существенно сэкономить занимаемое пространство. Фактор мощности данной серии устройств – 1, КПД – 96% и 99% при работе в ЭКО-режиме, что и обеспечивает высокую плотность мощности.

«читать далее»

Класс Heavy RT – тяжёлые ИБП для монтажа в стойку

On-line-ИБП, реализованные в универсальном форм-факторе (RT), являются точкой роста не только в лёгком сегменте, но становятся всё более и более популярными и на рынке решений средней мощности. Один такой ИБП, размещенный непосредственно в стойке, занимает не так уж много места, при этом может запитать и защитить всё остальное оборудование в стойке. Также его можно использовать и в напольном варианте, включая вариант размещения прямо в рабочем кабинете.

Эти стоечные ИБП имеют мощность от 5 до 20 кВА, они обычно однофазные по входу и выходу, но бывают также и в конфигурациях 3 к 1, и даже 3 к 3 (впрочем, последнее, скорее, экзотика). Данные устройства предназначены для непрерывной защиты критически важного оборудования (серверного, сетевого и телекоммуникационного) от всех известных девяти проблем с электропитанием. Имеются в виду полное исчезновение питания в сети, значительный по амплитуде провал или всплеск напряжения, долговременный пониженный или повышенный уровень напряжения, перебои, связанные с переходными процессами при коммутации, электромагнитные и радиочастотные помехи, а также нелинейные искажения напряжения. Все рассматриваемые здесь устройства выполнены по технологии On-line с двойным преобразованием, обеспечивают непрерывную регулировку выходного напряжения по амплитуде и частоте. За счёт наличия байпаса в ИБП данного класса возможна замена аккумуляторов, а также сервисное обслуживание или ремонт без прекращения питания нагрузки.

Все ИБП данного класса имеют встроенные аппаратно-программные средства продления срока службы батарей и оптимизации процесса их подзарядки. Локальный мониторинг таких устройств помогают производить встроенные ЖК-дисплеи, дистанционный — фирменное ПО в сочетании с коммуникационными портами и опциональными картами расширения (Modbus, Network, Relay-MS). Для увеличения времени автономной работы эти модели чаще всего допускают подключение дополнительных батарейных модулей. Имеется режим сегментного управления нагрузкой, который позволяет отключать малосущественное оборудование ради достижения максимального срока автономной работы критически важных устройств. Возможен дистанционный перезапуск нагрузки на отдельных розетках, а также предусмотрено дистанционное аварийное отключение электропитания (REPO).

В рамках проекта рейтингования компания ITResearch выделила в рассматриваемом подсегменте более десяти ведущих моделей с наивысшими объёмами продаж в России за 2019 г., составившими от 160 до почти 920 шт. В алфавитном порядке это Delta RT на 5, 6 и 10 кВА, Eaton 9SX5KIRT и 9SX6KIRT, Huawei UPS2000G-6kVA, Impuls ФРИСТАЙЛ 11-6, Ippon Innova RT II 6000, Powercom Vanguard RM VRT-10K и Schneider Electric SRTхKRMXL на 5, 6, 8 и 10 кВА.

Все лидеры продаж в данном подсегменте имеют универсальный формат конструктивного исполнения – RT, отличаются высоким коэффициентом мощности (не менее 0,9; (встречаются и устройства с единичным коэффициентом), малыми гармоническими искажениями входного тока и крест-фактором не менее 3:1. На выходе суммарный коэффициент гармоник напряжения для них, как правило, не превышает 2% при линейной нагрузке и 4% - при нелинейной.

Оn-line-ИБП Delta серии Amplon RT на 5, 6 и 10 кВА поддерживают параллельное подключение. В комплект их поставки могут входить дополнительные батарейные модули: совместное использование одной батареи двумя параллельно работающими ИБП (по схеме параллельного резервирования 1+1) обеспечивает снижение себестоимости решения. Для сокращения времени перезарядки может использоваться дополнительное зарядное устройство. ИБП данного класса снабжены интерфейсами RS 232, SNMP, SMART и параллельным портом. Диапазон входных напряжений для всех трёх моделей — RT-5K, RT-6K, RT-10K — установлен в пределах 100-300 В при полной нагрузке; диапазон входных частот — 40-70 Гц. Суммарный коэффициент гармоник тока и коэффициент мощности при полной нагрузке для этих устройств — менее 5% и более 0,99 соответственно. Перегрузочная способность составляет для них при уровне перегрузки 106~110% — 10 мин., при 111~125% — 5 мин., а при 126~150% — 30 сек. Выходные разъёмы всех трёх моделей представляют собой терминальные клеммы. Delta RT на 5, 6 и 10 кВА обеспечивают КПД в нормальном режиме 92%, а в экономичном — 96% при полной нагрузке. Средняя удельная стоимость этих устройств в пересчёте на 1 кВА составляет для модели RT-5K 600 долл., для RT-6K — 583 долл., для RT-10K — 383 долл.

ИБП Eaton 9SX 5000i RT3U (артикул 9SX5KiRT) на 5 кВА и Eaton 9SX 6000i RT3U (артикул 9SX6KiRT) на 6 кВА предусматривают широкие возможности коммуникации, включая USB-порт, четыре сухих релейных контакта, последовательный порт RS232 и слот для установки дополнительных карт. Диапазон входного напряжения без перехода на батареи при полной нагрузке составляет для них 176-276 В без снижения мощности, а при неполной нагрузке — 100-276 В; диапазон входных частот — 40-70 Гц. ИБП Eaton 9SX обеспечивают КПД до 94% в режиме On-line и до 98% в высокоэффективном режиме. Помимо клеммных выходов, эти модели снабжаются восемью розетками C13 и двумя 2хC19. Средняя удельная стоимость этих ИБП в пересчёте на 1 кВА составляет для модели 5000i 544 долл., а для 6000i — 484 долл.

ИБП Huawei серии UPS2000-G, разработанные специально для небольших центров обработки данных, крупных филиалов, сетей продаж и т. д., включают модели с мощностями от 1 до 20 кВА. В группу лидеров рассматриваемого подсегмента вошло устройство на 6 кВА. Диапазон входных напряжений для этой модели составляет 80-280 В, частот — 40-70 Гц., КПД в режиме On-line — 94%, перегрузочная способность при перегрузке 105~120% 10 мин., при 125~150% — 1 мин., а при более чем 150% — 0,1 сек. Стандартный коммуникационный разъём — USB, опционально возможны RS 485 и сухие контакты, а также установка карты SNMP. Выходы — две розетки С13. Средняя удельная стоимость этого ИБП в пересчёте на 1 кВА — 327 долл.

Модель российской инжиниринговой компании ЦРИ «ИМПУЛЬС», «ФРИСТАЙЛ 11-6 3U» (артикул FR60201) характеризуется диапазоном входных частот 40-70 Гц и входных напряжений 120-276 В. Защиту от перегрузок при работе от сети это устройство обеспечивает при всплесках менее 110% в течение 3 мин., при 110~125% — 30 сек., при 125~150 % — 1 сек. КПД в экономном режиме работы для «ФРИСТАЙЛ 11-6 3U» составляет более 97%, в нормальном — более 90%. Выходные разъёмы устройства представлены клеммной колодкой. Средняя удельная стоимость этого ИБП в пересчёте на 1 кВА — 213 долл.

В комплект поставки Ippon Innova RT II 6000 входят преобразовательный модуль, отдельный батарейный модуль, выносной блок PDU/MBP (позволяет обслуживающему персоналу проводить замену и техобслуживание ИБП без прерывания подачи питания к нагрузке) и подставки для вертикальной установки. Коэффициент выходной мощности заявлен на уровне 1,0 (6 кВА = 6 кВт). Диапазон входных напряжений при полной нагрузке — 160-275 В, при половинной — 110-275 В; входных частот — (45-55)/(54-66) Гц с автоопределением. Нелинейные искажения формы сигнала при линейной нагрузке менее 1%, при нелинейной — менее 5%. Комплект выходных разъёмов с питанием от батареи — шесть IEC C13 и два IEC C19 , есть также клеммный блок. Режимы работы при перегузках: при 100-105% продолжается долговременная работа; при 105-125% происходит переключение в режим автоматического байпаса по истечении 10 мин.; при 125-150% — переключение по истечении 30 сек; при 150% и более — переключение по истечении 500 мс. КПД в режиме ECO превышает 98%, а в линейном режиме — 95%. Средняя удельная стоимость Ippon Innova RT II 6000 в пересчёте на 1 кВА составляет 315 долл.

Устройство Powercom Vanguard RM VRT-10K представлено двумя блоками — ИБП и батарейного модуля — стандартной высотой 3U каждый. Могут подключаться дополнительные аккумуляторные блоки, доступные в версиях со встроенными выходными розетками или с дополнительным зарядным устройством. Передняя панель управления с индикацией может быть установлена на расстоянии от ИБП при помощи соединительного кабеля. Как и подавляющее большинство других лидеров в рассматриваемом подсегменте, ИБП серии Vanguard RM имеют порты RS-232 и USB, разъём EPO и слот для SNMP-карты. Диапазоны входных напряжений для этого устройства: 120-176 В, при 25% нагрузке, 140-276 В при 50% нагрузке, 160-276 В при 75% нагрузке, 180-276 В при 100% нагрузке. Диапазон входных частот — 50/60 Гц ±0,5%. Искажение синусоидальности напряжения на выходе Powercom Vanguard RM VRT-10K — менее 3% при линейной нагрузке; перегрузочная способность — 106~120% в течение 30 сек., 121~150% на 10 сек. Для подключения нагрузки предусмотрена клеммная колодка, а опционально — батарейный модуль с розетками IEC320. Средняя удельная стоимость этого агрегата в пересчёте на 1 кВА составляет 237 долл.

ИБП Schneider Electric SRT5KRMXLI, SRT6KRMXLI, SRT8KRMXLI и SRT10KRMXLI относятся к серии APC Smart-UPS SRT стоечного исполнения. Модель на 5 кВА имеет коэффициент выходной мощности 0,9, тогда как три старшие модели — ровно 1,0. Диапазон входных частот для всех этих четырёх ИБП находится в пределах 40-70 Гц. Регулируемый диапазон входного напряжения для устройств на 5 и 6 кВА составляет 100-275 В при половинной нагрузке, а для моделей на 8 и 10 кВА дополняется диапазоном 173-476 В также при половинной нагрузке (допустимый номинал входного напряжения для этих двух ИБП включает не только типичные 220 и 240 В, но и 380, и 415 В). Все однофазные Smart-UPS On-line SRT на 5-10 кВА имеют КПД в 98% (полная нагрузка, режим Green Mode) и снабжаются встроенной платой сетевого управления с функцией мониторинга параметров окружающей среды. Модели на 10 кВА могут жёстко подключаться к однофазной или трёхфазной проводке 230 В, а также предусматривают возможность подключить второй ввод питания 230 В к байпасу ИБП. У 5-кВА устройства имеется шесть выходных розеток С13 и четыре С19, у трёх старших вдобавок — трёхпроводной жёсткий монтаж (1 фаза + нейтраль + земля). Средняя удельная стоимость этих ИБП в пересчёте на 1 кВА для модели SRT5KRMXLI составляет 786 долл., для SRT6KRMXLI — 768 долл., для SRT8KRMXLI — 662 долл. и для SRT10KRMXLI — 643 долл.

Выделение лидера в данном классе очень нетривиально, поскольку здесь просто нет аутсайдеров: все устройства очень высококачественные и высокотехнологичные.

Есть значимый нюанс, под названием стоимость, который, к сожалению, сейчас очень важен при выборе решения. Плюс он помогает расширять рынок за счет компаний сегмента SMB, которые впервые консолидируют свои сервера, СХД и сетевое оборудование в стойку. Поэтому нам очень хотелось бы поставить на первое место весьма доступные и отличные по характеристикам Ippon Innova RT II или Powercom Vanguard RM VRT.

Однако мы все же поставим на первое место линейку APC Smart-UPS SRT и конкретно модель Schneider Electric SRT5KRMXLI. Это практически однозначно лучшие устройства в своём классе, хотя и их стоимость совсем нельзя назвать демократичной. Плюс у компании отличный сервис, что уже становится критичным в этом сегменте. Но главное – эти аппараты являются абсолютными лидерами продаж в данном классе, заметно опережая всех конкурентов. И этот формальный резон уверенно перевешивает все остальные.

Алексей Лобов, руководитель проектов направления ИБП, проектная дистрибуция MERLION

ИБП для инфраструктурных решений можно разбить на три основных сегмента -- для установки в 19” стойку, моноблочные и модульные ИБП. Каждый из них решает свою задачу и применяется согласно технико-экономическим условиям. Современное производство электротехнического оборудования находится на высоком уровне даже у не самых крупных производителей, но, тем не менее, сам рынок источников бесперебойного питания разделен на ценовые сегменты, где в сегменте «А» располагаются наиболее технологичные устройства с самой современной элементной базой, широкой сервисной сетью, длительным присутствием на рынке и возможностью максимально комплектовать реализуемый на своем решении проект от ИБП до системы охлаждения и программного обеспечения.

«читать далее»

Класс heavy tower medium big – тяжёлые моноблочные ИБП средней и большой мощности (до 200 кВА)

К моноблочным системам защиты электропитания относят ИБП, состоящие из единого комплекта силовых узлов в составе электротехнической установки (блока, стойки), как правило, не предусматривающие внутреннего резервирования отдельных компонентов и без возможности их оперативной замены. С экономической точки зрения моноблочные решения обходятся заказчику дешевле модульных в пересчёте на 1 кВА номинальной мощности. Однако в целях необходимого резервирования, а также при наращивании энергоёмкости полезной нагрузки моноблочные ИБП приходится закупать целиком, что в итоге может обойтись довольно дорого. Стоит отметить, что сейчас в рамках данного класса выпускаются также устройства, где единый силовой блок собирают из модулей поменьше (это довольно новый тренд). И, если это сделано на заводе и эта система функционирует как единый силовой блок, не подразумевая масштабируемости и замены, то мы относим их к моноблочным.

Исторически сегмент моноблочных тяжёлых ИБП средней и высокой мощности в России оказывается крупнее сегмента модульных решений. Всё дело в значительной комплексной надёжности этих изделий, которая охватывает такие аспекты, как безотказность, ремонтоспособность, восстанавливаемость (самовосстанавливаемость), долговечность, сохраняемость, готовность. По параметрам ремонтопригодности, восстанавливаемости и готовности модульные системы объективно превосходят моноблоки, поскольку для первых восстановление работоспособности ИБП сводится к замене отдельного модуля или даже легко извлекаемого узла. Однако в плане безотказности любая простая система при прочих равных выигрывает у конструктивно более сложной, пусть даже составленной их компонентов аналогичного качества.

Разработчики мощных моноблочных ИБП (притом, что в ассортименте тех же самых компаний чаще всего есть и модульные системы) прекрасно осознают сильные стороны подобных изделий и всемерно стараются минимизировать отрицательный эффект слабых. Немаловажно ещё раз подчеркнуть, что моноблочные ИБП проще в плане конструкции, установки и пусконаладки.

Как и модульные системы средней/высокой мощности, лидирующие в данном подсегменте моноблочные ИБП почти все отличаются близким к единице номинальным коэффициентом мощности на выходе и малыми гармоническими искажениями входного тока. Их конструкция обычно предполагает применение трёхкаскадного инвертора и трёхфазной коррекции мощности; они готовы к работе как с активной, так и с реактивной нагрузкой. Подобные агрегаты снабжаются встроенными механическим и электронным байпасами для сервисного обслуживания, многоязычным ЖК-дисплеем и светодиодными индикаторами. КПД этих устройств варьируется от 96 до 99%, а коэффициент нелинейных искажений чаще всего меньше 3%.

Подсегмент моноблочных ИБП средней и большой мощности в рамках настоящего исследования российского рынка включает модели номинальной мощностью от 10 до 160 кВА (мощности 200 уже попадают в более тяжелую категорию), как правило трёхфазные по входу и выходу. Компания ITResearch выделила в рассматриваемом подсегменте два десятка ведущих моделей с наивысшими объёмами продаж в России за 2019 г., от 31 до 116 единиц каждая. Почему 20, а не по 10 (или около того), как в предыдущих разделах? Дело в том, что все эти устройства продавались довольно хорошо, а разница в продажах исчислялась буквально штучно. Для примера, десятая по объемам продаж модель продавалась в количестве 46 штук, а «двадцатая» — 31. И формальное отсекание приводило бы к тому, что некоторые интересные модели-бестселлеры были бы исключены из анализа.

Итак, в алфавитном порядке это Delta HPH на 20 и 80 кВА, Eaton 9155 на 10 и 12 кВА, Eaton 93E на 15, 30,40, 60, 80 и 100 кВА, Eaton 93PS на 20 и 40 кВА, Eaton 9E10KI, Makelsan Boxer Series BX33хх на 10, 20 и 30 кВА, Schneider Electric SUVTP40KH4B4S, Sipower SIP380A 15kVA, Socomec UPS Delphys GP на 160 кВА, Socomec UPS Masterys GP на 80 кВА.

Источники бесперебойного электроснабжения Delta Ultron HPH доступны в диапазоне мощностей от 20 до 120 кВА. Вошедшая в число лидеров рассматриваемого подсегмента 20-кВА модель отличается широким диапазоном допустимого входного напряжения от -40% до +20%. Суммарный коэффициент гармоник тока на входе менее 3% при полной нагрузке, а коэффициент гармоник напряжения на выходе при линейной нагрузке составляет для неё менее 1,5%. Перегрузочная способность: при отклонениях менее чем 105% — непрерывная работа, в диапазоне от 106 до 125% — 10 мин., от 126% до 150% — 1 мин., при более чем 150% — 1 сек. Набор коммутационных интерфейсов представлен одиночными слотами SMART, MINI, RS232, REPO, двумя параллельными портами, двумя входами с сухими контактами, шестью выходами с сухими контактами, портом USB. Средняя удельная стоимость Delta Ultron HPH на 20 кВА в пересчёте на 1 кВА — 475 долл.

Моноблочные ИБП Eaton средней и высокой мощности представлены в рассматриваемом подсегменте широким разнообразием моделей. Настолько широким, что на устройства этого бренда пришлось более 70% от совокупных продаж двадцати наиболее популярных ИБП в данном подсегменте. В частности, из серии Eaton 9155 с выходным коэффициентом мощности 0,9 в число лидеров в данном случае вышли две модели: 10-S-25-64x9Ah bl на 10 кВА и 12-N-8-32x9A на 12 кВА. Благодаря бестрансформаторному дизайну КПД этих устройств достигает 92%. При использовании фирменной технологии Hot Sync можно подключать в параллель до четырёх ИБП этой серии, обеспечивая равномерное распределение нагрузки без использования привычных для подобных конфигураций управляющих кабелей связи. В ИБП Eaton серии 9155 реализована технология трёхступенчатого заряда ABM, что позволяет устройствам постоянно отслеживать состояние батарей, оптимизировать время заряда и продлевать срок службы АКБ. На входе и выходе эти ИБП реализуют 1 или 3 фазы (точнее, «9155» — модели только с однофазным входом), работают в диапазоне входных напряжений ±20% от номинала (при 100% нагрузке) и частот 45-65 Гц, допускают перегрузку в течение 10 мин при отклонениях в пределах 100-110%; 1 мин. — 110-125%, 5 сек. — 125-150%, 300 мс — более 150%. Устройства снабжаются двумя коммуникационными разъёмами X-Slot, программируемыми релейными входами/выходами (2/1), а также последовательным портом. Средняя удельная стоимость Eaton 9155 10-S-25-64x9Ah bl в пересчёте на 1 кВА составляет 413 долл., модели 9155 12-N-8-32x9A — также 413 долл.

В серию моноблочных бестрансформаторных ИБП Eaton 93E (3 фазы + N на входе и выходе) с коэффициентом мощности 0,9 входит целый ряд моделей мощностью от 15 кВА. За счёт активной коррекции (PFC) эти устройства обеспечивают входной коэффициент мощности 0,99 при общем искажении входного тока высшими гармониками (ITHD) менее 5%. Фирменная технология Powerware Hot Sync, исключающая единую точку отказа в системе, позволяет параллельно подключать до четырёх ИБП. В стандартной комплектации предусмотрена встроенная защита от обратного тока. Конструкция этих ИБП допускает отклонение входных напряжений ±1% при статической нагрузке и менее <5% при динамической, а перегрузку инвертора выдерживает до 10 мин при 102-125% нагрузки, 1 мин при 126-150% и 500 мс при более чем 151% нагрузки. КПД агрегатов Eaton 93E достигает 98% в высокоэффективном режиме и 94% в режиме двойного преобразования, а комплект коммуникационных портов и разъёмов включает по одному RS-232, USB и EPO, два мини-слота и три релейных сигнальных входа. Средняя удельная стоимость в пересчёте на 1 кВА такова: для Eaton 93E15KMBSBI — 280 долл., Eaton 93E30KMBSB — 291 долл., для Eaton 93E40KMBSB — 354 долл., для Eaton 93E60KMBSN — 257 долл. и для Eaton 93E80KMBSN — 218 долл., для Eaton 93E100K — 206 долл.

У трёхфазных ИБП серии Eaton 93PS коэффициент мощности в точности равен единице (1,0).Эти устройства с масштабируемой архитектурой и возможностью подключать в параллель до четырёх устройств характеризуются эффективностью более 96% в режиме двойного преобразования и до 99% в режиме энергосбережения. Они оснащаются сверхбыстрым плавким предохранителем в статическом переключателе и встроенным контактором защиты от обратных токов в стандартной комплектации. Перегрузочная способность этих устройств на инверторе — 10 мин при перегрузке 102–110% , 60 сек. при 111–125%, 10 сек. при 126–150%, 300 мс при перегрузке более 150%. Устройства оборудованы парой разъёмов MiniSlot, интерфейсом сетевого подключения и SNMP в стандартной комплектации, USB для ИБП и хоста, служебным портом RS-232, релейным выходом, пятью входами аварийных сигналов здания, входом ЕРО. Средняя удельная стоимость в пересчёте на 1 кВА составляет: для модели Eaton 93PS на 40 кВА — 450 долл., а для Eaton 93PS 20(40)20-4x9Ah-LL — 500 долл.

Ещё одна серия ИБП Eaton Е, представитель которой 9E10KI вошёл в число финалистов данного подсегмента, включает моноблочные агрегаты мощностью от 6 до 20 кВА и выделяется не самым типичным для схожих по позиционированию устройств коэффициентом мощности, — всего 0,8. Модель на 10 кВА характеризуется комбинированной системой ввода (3:1 и 1:1 фазы), поставляется с интеллектуальным ПО Eaton Intelligent Power и совместима со всеми основными ОС, включая интеграцию в VMware vCenter и Microsoft Hyper-V. Для увеличения времени автономной работы предусмотрено добавление до четырёх внешних батарейных модулей. Допустимый диапазон входных напряжений — ±2% от номинала, THDU — менее 3%, КПД — до 93% в режиме онлайн и 97% в режиме ECO. При перегрузке 105%-110% устройство держит номинальную мощность на протяжении 5мин, 110%-130% — 1мин, 130%-150% — 10 сек., более 150% — 100 мс. Входы и выходы представлены клеммными колодками. Средняя удельная стоимость в пересчёте на 1 кВА для модели 9E10KI — 327 долл.

В серию Boxer турецкого концерна Makelsan, располагающего собственными мощностями для производства и сборки ИБП, входят трёхфазные (3P+N+PE) моноблочные модели мощностью от 10 до 800 кВА, выполненные в колоритных ярко-оранжевых корпусах. В два десятка финалистов рассматриваемого подсегмента попали три аппарата этой серии с коэффициентом мощности 0,9: на 10, 20 и 30 кВА. Устройства предусматривают работу в двух режимах: собственно резервного источника питания и управляющего узла для синхронизации одновременно до 16 ИБП. Диапазон входного напряжения здесь — от -15 до +18% от номинала, диапазон входной частоты — 45-65 Гц, искажение входного тока — менее 4%. Перегрузочная способность инвертора обеспечивает при перегрузке 125% работу в течение 10 мин, при 150% — 1 мин. Средняя удельная стоимость в пересчёте на 1 кВА для Makelsan Boxer Series BX3310 составляет 255 долл., для BX3320 — 170 долл., для BX3330 — также 170 долл.

Трехфазный (3PH+N+G) ИБП для критически важных приложений Schneider Electric SUVTP40KH4B4S на 40 кВА (32 кВт) примечателен не только наличием четырёх предустановленных батарейных модулей, но и фирменной услугой ввода в эксплуатацию (Start-Up) в рабочее время. Диапазон входного напряжения при работе от сети составляет для этого устройства 304-477 В, коэффициент мощности по входу под полной нагрузкой — 0,98. Модель SUVTP40KH4B4S характеризуется средней удельной стоимостью в пересчёте на 1 кВА 517 долл.

Онлайновый моноблочный ИБП от российской компании «Парус электро», которая разрабатывает и производит продукцию под брендом «Связь инжиниринг», вошёл в число финалистов рассматриваемого подсегмента с моделью Sipower SIP380A 15kVA с трёхфазными входом и выходом, с выходным коэффициентом мощности 0,9, готовой к подключению внешних батарейных кабинетов и с возможностью параллельной работы до четырёх ИБП. Устройство имеет номинальный диапазон напряжений на входе 208-478 В, диапазон входной частоты 40-70 Гц. Перегрузочная способность при работе от электросети: при перегрузке до 110% — 60 мин, до 125% — 10 мин, до 150% — 1 мин. КПД в режиме работы от электросети не менее 92,5%, в экономичном режиме —98%. Тип выходного соединения — клеммный терминал: три фазы, нейтраль и заземление. Средняя удельная стоимость Sipower SIP380A 15kVA в пересчёте на 1 кВА для модели на 15 кВА составляет 200 долл.

Онлайн ИБП СИП380А МД от «Парус электро»  – больше мощности, выше выходной коэффициент

Линейка источников бесперебойного питания под брендом «Связь инжиниринг» пополнилась обновленными системами большой мощности ИБП СИП380А МД. Новые модели модульных ИБП перекрывают диапазон мощностей от 150 до 1000 кВА и предназначены для централизованной защиты трехфазного электропитания ответственного оборудования. Все модели имеют большую плотность мощности и высокий выходной коэффициент 1.0, что позволяет защищать больше современного активного оборудования.

В новых онлайн-ИБП «Связь инжиниринг» КПД увеличено до 96,5% для снижения потерь и эксплуатационных затрат. А при работе в ЭКО-режиме достигается КПД свыше 98%. Такое решение позволяет уменьшить тепловыделение и, как следствие, снизить затраты на охлаждение дата-центра или серверной.

«читать далее»

Источников бесперебойного питания под брендом французской компании Socomec в моноблочном подсегменте в лидеры выбилось сразу два, причём достаточно мощных: Socomec Delphys GP на 160 кВА и Masterys GP на 80 кВА. Семейство Delphys GP начинается как раз именно с этой 160-кВА модели и простирается до 1000 кВА/кВт (коэффициент мощности на выходе точно равен единице) и отличается 96%-ым КПД в истинном режиме с двойным преобразованием (до 99% — в режиме FAST ECOMODE). Модель Socomec Delphys GP может быть использована в модульных параллельных конфигурациях мощностью до 4 МВт с возможностью развития практически без ограничений, снабжена системой EBS (Expert Battery System) для управления аккумуляторной батареей и средствами резервного охлаждения. Допуски по входному напряжению для неё составляют 200-480 В, по частоте — ±10 Гц, THDI — менее 2,5%. Общее искажение выходного напряжения при нелинейной нагрузке составляет менее 3%, при линейной — менее 1,5%. В серии Masterys GP представлены модели мощностью от 10 до 120 кВА/кВт также с 96%-ным КПД в истинном режиме с двойным преобразованием и системой EBS, но допускающие подключение в параллель только до 8 устройств. Допуски по входному напряжению для Masterys GP составляют 200-480 В, по частоте — ±10 Гц, THDI — менее 2,5%. На выходе могут быть 1 либо 3 фазы + нейтраль. Общее искажение выходного напряжения при нелинейной нагрузке составляет менее 3%, при линейной — менее 1%, работа при перегрузке: при отклонениях 125% — 10 мин, при 150% — 1 мин. Средняя удельная стоимость Socomec UPS Delphys GP на 160 кВА в пересчёте на 1 кВА составляет 169 долл., а Socomec UPS Masterys GP на 80 кВА — 188 долл.

Для редакции и экспертов ITResearch победитель в данной категории в целом очевиден, но при этом нельзя сказать, что он является технологическим лидером в группе. Это широкая и популярная линейка Eaton 93E. Её особенностью является реализация концепции «ничего лишнего», о которой мы неоднократно писали и подробнее о ней можно почитать в целом ряде публикаций на сайте www.itbestsellers.ru.

Вкратце: изымаются избыточные для многих заказчиков функции, и за счёт этого линейка становится намного более бюджетной, что в кризисные времена особо востребовано. Кроме того, с такими оптимизированными моделями даже A-бренды способны конкурировать в ряде тендеров (ведь у нас, к сожалению, очень часто побеждает не лучшее, а более дешевое устройство) даже с компаниями из нижнего ценового диапазона. Eaton 93E в целом оказалось очень удачной и, главное, востребованной моделью. Особенно в диапазонах мощностей 30 и 40 кВА, где продажи были массовыми (если так можно говорить об этом классе). И это предопределило итоговое «золото» в категории.

В заключение мы приводим сводную таблицу наиболее популярных моделей в сегменте «Инфраструктурные ИБП средней и большой мощности» по итогам рейтинга аналитической компании ITResearch «Лучшие из лучших 2019».

Наиболее популярные модели в сегменте

«Инфраструктурные ИБП средней и большой мощности»

Примечание: В каждом из столбцов в алфавитном порядке представлены модели – лауреаты в отдельных подсегментах; абсолютный победитель в подсегменте выделен красным цветом.
