Лучшие из лучших в классе «Модульные и сверхтяжелые ИБП»

Данная статья продолжает цикл публикаций, посвященных рейтингованию моделей ИБП по популярности у потребителей в основных сегментах российского рынка ИБП. При этом каждому сегменту посвящается отдельная статья. И все они размещаются в рамках глобального обзора «Лучшие из лучших. Потребительский Рейтинг ИБП» в нашей рубрике «Обзоры» (см. домашнюю страницу нашего сайта).

Принцип сегментации рынка ИБП, на основании которого были выбраны эти сегменты, и сама методология рейтинга «Лучшие из лучших» изложены в материале «Сегментация российского рынка ИБП и методология рейтинга «Лучшие из лучших» – вводной части нашего глобального обзора.

Предыдущий материал из этой серии публикаций был посвящен сегменту «Инфраструктурные ИБП средней и большой мощности».

Сегодня мы представляем наиболее популярные устройства в сегменте «Модульные и сверхтяжелые ИБП».

Характеристика сегмента

В рамках глобальной структуры рынка ИБП, предлагаемой аналитической компанией ITResearch, все ИБП разделены на три класса: Mass (массовые), Light Сorporate (легкий корпоратив) и Heavy (тяжелые).

К классу Heavy (тяжелые) мы относим все On-line -ИБП мощностью свыше 3 кВА, а также все модульные устройства, среди которых есть и несколько моделей относительно небольшой мощности – менее 3 кВА. Это сугубо корпоративный рынок, за исключением единичных продаж в домашний сектор – для защиты дорогих аудио-видео и других устройств в домохозяйствах премиум класса.

Обычное назначение таких ИБП – защита группы ИТ-оборудования или же применение в качестве составляющей инженерной инфраструктуры. Поэтому тут также часто используются такие термины, как «инфраструктурные ИБП», «ИБП для ЦОДов», «ИБП для ИТ-систем» и «промышленные ИБП». Зачастую это могут быть те же самые модели, но с несколько различающейся «обвязкой», т. е. подавляющая часть ИБП достаточно универсальна для использования в различных сферах. Есть и случаи изначальной разработки под те или иные цели, но это часто сопровождается существенным удорожанием систем.

Сегмент классических однофазных On-Line (обычно мощностью от 3 до 10 кВА, но есть и более мощные модели – даже до 20 кВА) фактически представлен двумя вариантами исполнения. Это могут быть как RT-системы, размещаемые в стойках, так и шкафы различных габаритов, причем в данном случае часто снабжаемые колесиками, что значительно повышает их мобильность. Такие системы, случается, устанавливают даже прямо в офисе, а не только в серверных помещениях.

В трехфазном сегменте доминируют шкафы (RT-системы здесь редкость), причем их габариты могут быть очень большими, и одна параллельная система может в итоге занимать целый машинный зал.

Уникальная линейка модульных и классических ИБП большой мощности Kehua Tech

Компания Kehua Tech разрабатывает, производит и поставляет на рынок России широкую линейку On-line-ИБП в диапазоне единичных мощностей 1-1200 кВА. Трансформаторные, бестрансформаторные, моноблочные, модульные, мультифазные, с выпрямителем на базе тиристоров или IGBT-транзисторов, напольного или стоечного монтажа, способные работать с рекуперативными токами, допускающие работу с заводской сетью постоянного тока, работающие с VRLA или литиевыми АКБ – все эти технологии позволяют выбрать и предложить оптимальный для заказчика и объекта ИБП и решить самую специфичную задачу.

8 бестрансформаторных серий от 1 до 1200 кВА, мощная модульная система 125-800 кВА, а также 5 трансформаторных линеек от 5 до 600 кВА востребованы не только в ИТ-сфере и ЦОДах, но и закрывают все возможные критичные приложения в промышленности, медицине и транспорте. В данном материале мы вкратце представим некоторые из перечисленных решений средней и большой мощности и обозначим их ключевые преимущества.

В сегменте On-Line в ряде приложений необходимо также разделение на классические и модульные ИБП. Отличие модульных систем от «классических» ИБП состоит в том, что они собираются в отдельный шкаф из силовых модулей, фактически представляющих собой полноценные ИБП, включающие стандартные функциональные электронные узлы: центральный процессор, выпрямитель, инвертор, зарядное устройство, электронный байпас и панель управления. Естественно, как и в обычных ИБП, необходимы также управляющие и батарейные модули, множество дополнительных плат и комплектующих. В зависимости от производителя и степени «продвинутости» системы эти составляющие также могут резервироваться. Модульные системы выпускаются в различных конструктивах. В последнее время стандартом де-факто становится исполнение для стандартной 19-дюймовой стойки, но встречается и индивидуальная реализация нестандартного размера.

Учитывая такое многообразие форм-факторов и архитектур, а также сфер применения, мы разбили описание «тяжелого» класса на два материала, в каждом из которых представлены по два ключевых сегмента инфраструктурного рынка (см. рисунок).

В предыдущем обзоре мы рассмотрели RT-решения средней мощности (5-20 кВА), а также классические ИБП мощностью до 160 кВА включительно.

Данный обзор посвящен сверхмощным ИБП (200+ кВА) и модульным системам.

Сверхмощные классические решения даже в тяжелом сегменте составляют менее одного процента продаж, что не удивительно. Но в деньгах их доля приближается к 10%, что показывает достаточно высокую востребованность систем такой мощности. А если посчитать еще и сверхмощные модульные ИБП, то подсегмент становится и вовсе одним из ключевых (особенно для таких объектов, как крупные ЦОДы).

Модульные системы средней и большой мощности стали использоваться намного чаще, а в деньгах они теперь уже составляют фактически второй по значимости сегмент рынка инфраструктурных решений, мало уступая классическим ИБП средней и большой мощности.

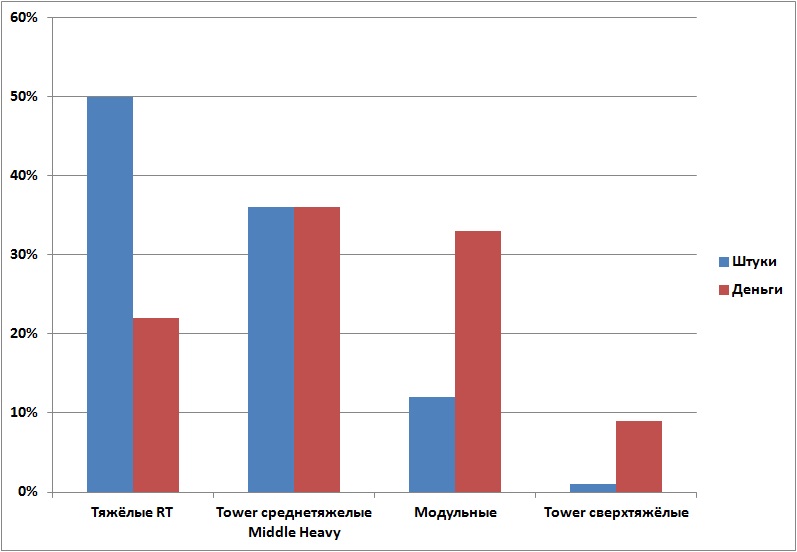

Структура продаж ИБП по классам в сегменте тяжелых устройств

на российском рынке ИБП, 2019 г.

Источник: ITResearch

Модульные тяжелые ИБП (heavy modular)

ИБП для ЦОДов с одними и теми же номинальными рабочими характеристиками могут относиться к одной из двух больших групп: моноблочным либо модульным. Моноблочные ИБП представляют собой On-line-модели мощностью в десятки и даже сотни кВА, занимающие в высоту весь 19-дюймовый шкаф, либо кастомизированный кабинет целиком. Высокая выходная мощность таких устройств обеспечивается единым силовым блоком. Иногда они образованы несколькими силовыми блоками, соединёнными в единое целое прямо на заводе.

Модульные же ИБП конструктивно разделены на обособленные полнофункциональные компоненты — собственно модули, которые размещаются в унифицированных шкафах и взаимодействуют, совместно генерируя заявленную выходную мощность. Каждый модуль располагает собственным управляющим микроконтроллером, зарядным устройством, инвертором и выпрямителем. Суммарная мощность модульного ИБП складывается из мощностей его силовых модулей.

Модульная конструкция обеспечивает большую гибкость при изменении конфигурации инфраструктуры питания в соответствии с меняющимися требованиями к ИТ-системе. Кроме того, модульные силовые блоки портативны, и в ряде случаев это становится одним из решающих аргументов в их пользу. Доставлять устройство на точку монтирования по частям, самой тяжелой из которых оказывается пустая стойка, это совсем не то же самое, что заносить (и тем более поднимать, если есть такая необходимость) многосоткилограммовый полностью готовый к использованию шкаф.

Одно из важнейших преимуществ модульной архитектуры систем бесперебойного питания – возможность плавного и оперативного наращивания мощности прямо на объекте заказчика, зачастую в «горячем» режиме, т. е. без отключения нагрузки. Моноблочные ИБП для ЦОДов, разумеется, тоже допускают масштабирование, но подключение в параллель к имеющемуся второго такого же полнофункционального блока – процесс обычно более долгий и трудозатратный. Вдобавок, наращивание мощности производится сразу большим скачком. Модульные же решения в силу своей конструктивной гибкости допускают более плавное увеличение выходной мощности, предусматривая как вертикальное, так и горизонтальное масштабирование. Причём их архитектура, исходно ориентированная на обеспечение эффективного взаимодействия независимых модулей, связана с гораздо более простой и быстрой процедурой ввода в строй дополнительных мощностей.

Модульные источники бесперебойного питания особенно привлекательны для оснащения только начинающих свою работу ЦОДов, которые на первом этапе гарантированно не будут загружены на все сто процентов и для которых нет смысла сразу же вводить в строй ИБП, соответствующие полной номинальной мощности.

С точки зрения надёжности модульные решения также выигрывают у моноблочных – по параметру MTTR (среднее время восстановления системы). В подавляющем большинстве случаев выходит из строя именно отдельный модуль, а его не составит труда быстро заменить. Порой для этого нет даже необходимости связываться с поставщиком ИБП и дожидаться подвоза оборудования, если точно такой же модуль заблаговременно припасен где-нибудь в подсобке в пределах того же ЦОДа. В результате система полностью восстанавливает свои штатные параметры без перерыва в электроснабжении и силами одного квалифицированного специалиста за время, обычно не превышающее получаса.

Моноблочный же ИБП такой же высокой мощности, в случае выхода его из строя, потребуется ремонтировать на месте либо заменять целиком, что может занять от нескольких часов до нескольких суток. Вдобавок, моноблочные агрегаты в ситуации резервирования (а как без него обойтись в ЦОДе?) оказываются чрезмерно энергоёмкими. Чтобы обеспечить резерв потребляемой полезной нагрузкой мощности, будь то 12, 20 или 200 кВА, необходим второй точно такой же моноблочный ИБП, тогда как в случае модульного решения достаточно сверх номинальной мощности нагрузки установить в систему один-два добавочных модуля. В результате энергопотребление ЦОДа в целом сократится , а с учетом того, насколько велик расход электроэнергии в типичном дата-центре, никакая экономия здесь лишней не будет.

Подсегмент тяжёлых модульных ИБП в рамках настоящего обзора включает модели номинальной мощностью от 10 до 600 кВА, как правило, трёхфазные по входу и выходу. Они предназначены для применения в ЦОДах, телекоммуникационных узлах, на промышленных предприятиях, в научных лабораториях, медицинских центрах, на транспорте. Система терморегулирования, которой чаще всего оснащаются ИБП данной подкатегории, позволяет размещать их вплотную к стенам, в ряд или в специализированных залах с горячими и холодными коридорами.

Следует отметить, что есть модульные системы и меньшей мощности, но у них наблюдается сильное пересечение с высококачественными однофазными RT-системами, что не позволяет им развиваться в массовом сегменте. Именно поэтому в рамках данного обзора мы пока ограничились модульными решениями большей мощности, которые, как было сказано выше, являются одним из ключевых подсегментов по объемам продаж.

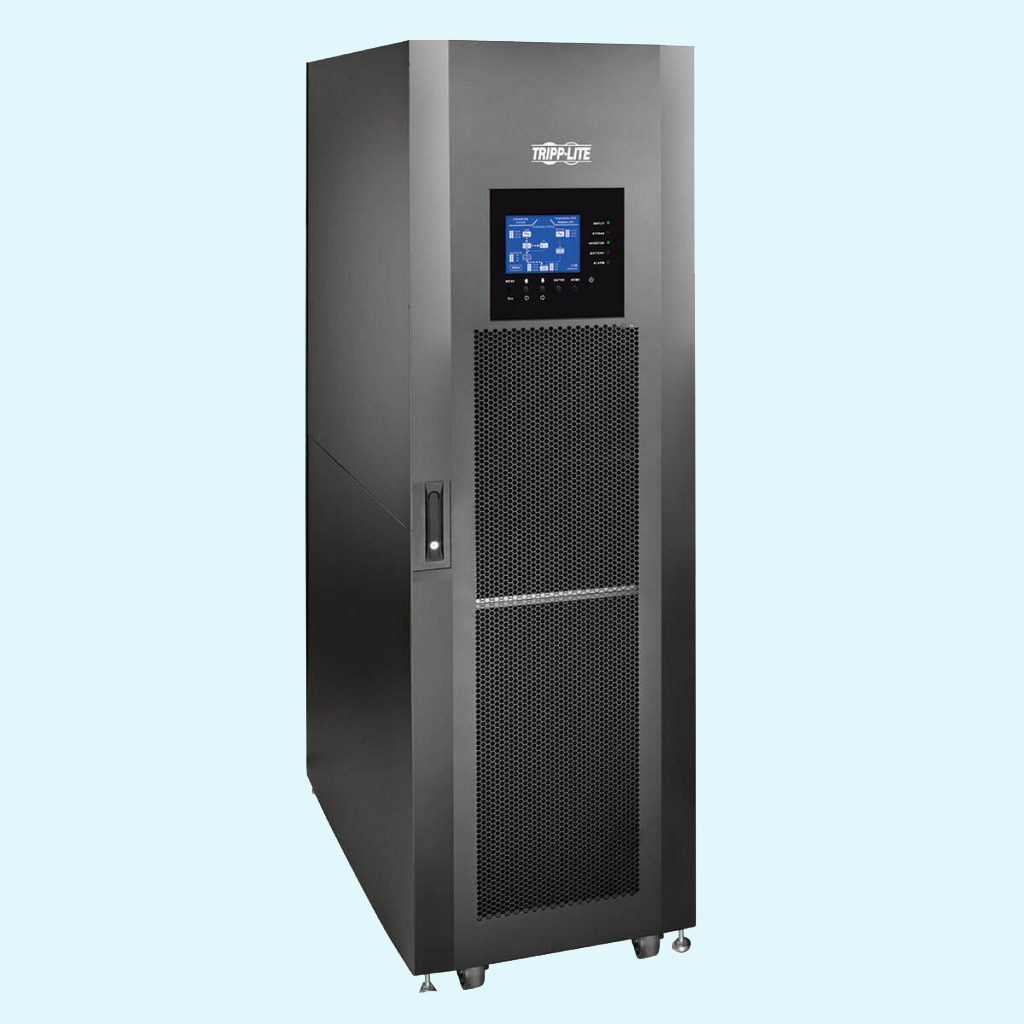

ИБП Tripp Lite серий  S3MX и SVX

Компания Tripp Lite, работающая с 1922 г., пользуется превосходной репутацией благодаря выдающейся надежности своей продукции и исключительному сервису. Продукция и технические решения компании Tripp Lite — от настольных устройств до критически важных компонентов инженерной инфраструктуры — обеспечивают питание и подключение компьютеров, сетевого оборудования и электронных приборов, формирующих основу нашего цифрового мира. Проверенные в эксплуатации трехфазные ИБП Tripp Lite мощностью от 10 до 210 кВА (400 кВА при параллельном подключении) в настоящее время используются в критически важных средах по всему миру, включая ЦОДы, оборудование для периферийных вычислений, компании малого/среднего бизнеса, банковские и страховые организации, предприятия легкой промышленности, больницы, клиники, университеты и правительственные учреждения. Эти ИБП двойного преобразования, работающие независимо от напряжения и частоты, обеспечивают высочайший уровень защиты электропитания.
В данном сегменте ИБП компании Tripp Lite представлены моноблочными и модульными моделями.

«читать далее»

В рамках проекта рейтингования «Лучшие из лучших» компания ITResearch выделила в рассматриваемом подсегменте более десяти моделей с наивысшими объёмами продаж в России за 2019 г. (от 23 до почти 170 единиц каждая). В алфавитном порядке это ABB DPA UPScale на 10 и 20 кВА, Delta Modulon NH-plus на 80 кВА, Eaton 93PM 80(100)-IS-BB-6 b, ИМПУЛЬС МУЛЬТИПЛЕКС СТ90-15, Legrand TRIMOD НЕ на 10 кВА, Schneider Electric SYA12K16I и SYA16K16IXR, Sipower/Parus ABP на 10 и 20 кВА, Socomec UPS Modulys GP на 25 кВА.

Почти все лидеры продаж в данном подсегменте отличаются близким к единице номинальным коэффициентом мощности на выходе (1 ВА ≈ 1 Вт) и малыми гармоническими искажениями входного тока (менее 3% при полной нагрузке), возможностью горячей замены силовых модулей, а также схемой параллельного резервирования на уровне отдельного модуля и системы в целом. У этих ИБП имеются встроенные механический и электронный байпасы для сервисного обслуживания, многоязычный ЖК-дисплей и светодиодные индикаторы.

Трёхфазные модульные ИБП ABB DPA UPScale представлены двумя семействами: RI и ST. DPA UPScale ST мощностью от 10 до 120 кВА – универсальное устройство в привычном для ИТ-приложений форм-факторе 19-дюймовой стойки. DPA UPScale RI, напротив, не требует установки в стойку, выполнен в оригинальном корпусе близких к кубическим пропорций и предлагает суженный диапазон мощностей — от 10 до 40 кВА. Семейство ST предусматривает подключение до шести модулей в параллель, RI – лишь до двух.

В остальном же характеристики ABB DPA UPScale схожи: номинальный коэффициент мощности 1,0, диапазон мощности отдельного модуля – 10 или 20 кВА, диапазон входного напряжения – 308-460 В при 100% нагрузке, 240–460 В при нагрузке < 60%, диапазон входных частот – 35-70 Гц. Искажение формы напряжения для них не превышает 1,5%, погрешность частоты инвертора – ±0,1%, общий КПД – до 95,5%, а в эко-режиме – 98%. DPA UPScale ST может быть представлен в разных вариантах для удовлетворения специфических требований ИТ-инфраструктуры. Предусмотрены стойки различной высоты, но стандартного сечения: ST 40 и ST 60 подходят для приложений с малым временем автономии, с ограниченным пространством и там, где нет требований по масштабированию.

Более длительное время автономной работы и простор для дальнейшего роста обеспечат стойки ST 80, ST 120 или ST 200. Все они могут комплектоваться модулями горячей замены DPA UPScale ST на 10 или 20 кВА. Коммуникационные интерфейсы у каждого модуля – USB, RS-232, SNMP-карта (опция), сухие контакты. Средняя удельная стоимость DPA UPScale на 20 кВА, который вошёл в число лидеров рассматриваемого подсегмента модульных ИБП, в пересчёте на 1 кВА – 500 долл. (все цены, напоминаем, указаны с округлением до целого).

В серию Delta Mоdulon NH-plus входят трёхфазные ИБП в диапазоне мощностей от 20 до 120 кВА. Хотя у компании Delta есть уже более высокопроизводительные модульные решения (Mоdulon DPH), модель NH-plus продолжает быть востребованной за счёт оптимального сочетания цена/качество.

В число лидеров рассматриваемого подсегмента вошла модель NHP-80K с номинальной мощностью на выходе 80 кВА и фактической 72 кВт (при температуре окружающей среды до 25°C) / 64 кВт (до 40°C). Пределы статического регулирования напряжения на выходе для неё составляют ±1%, частоты – ±0,05 Гц от встроенного генератора либо ±5 Гц при синхронизации от входной сети с шагом в 0,1 Гц. Перегрузочная способность аппарата при нагрузке не более 125% – 10 мин., а при нагрузке не более 150% – 1 мин.

Комплект интерфейсов NHP-80K представлен портом RS-232, двумя слотами SNMP, шестью выходами с сухими контактами, парой входов с сухими контактами, четырьмя входами датчиков температуры батарейного кабинета, одним входом состояния батарейного кабинета, параллельным портом и разъёмом REPO для аварийного дистанционного отключения питания. В наличии также платы SNMP, Modbus и релейных входов и выходов, блок датчиков окружающей среды, концентратор SNMP (+5 портов), датчик температуры батареи и сигнальный кабель батарейного шкафа. Модель NHP-80K предусматривает модульное и системное резервирование и расширение максимум до четырёх кабинетов в параллели до 480 кВА. КПД устройства в нормальном режиме составляет 94%, в экономичном – 97%. Средняя удельная стоимость Delta NH-plus в пересчёте на 1 кВА для модели мощностью 80 кВА составляет 674 долл.

Семейство модульных ИБП Eaton 93 PM представлено рядом моделей в диапазоне мощностей от 30 до 200 кВА. В перечень лидеров рассматриваемого подсегмента вошло устройство Eaton 93PM 80(100)-IS-BB-6 b, включающее два модуля с выходным коэффициентом мощности 1,0 по 40кВА/40кВт каждый. В ИБП реализована фирменная технология беспроводного параллельного подключения и резервирования Hot Sync. Топология инвертора/выпрямителя – бестрансформаторная: ШИМ на IGBT-транзисторах. Модули предусматривают программный апгрейд до 50 кВА/50 кВт каждый (именно поэтому в наименовании устройства в скобках указано число 100).

Eaton 93PM 80(100)-IS-BB-6 b оборудован статическим байпасом на 100 кВА/100 кВт; встроенным выключателем выпрямителя; встроенным батарейным выключателем и сетевой картой SNMP/Web в комплекте. А вот сами батареи в комплект поставки с этим наименованием не входят, и это следует принимать в расчёт, сопоставляя удельную стоимость 1 кВА для данного устройства с другими. Его КПД в режиме двойного преобразования энергии доходит до 97%, а в режиме ESS превышает 99%. При превышении входного напряжения на 20% вводится в действие выпрямитель, +10% – байпас.

Рассматриваемый ИБП продолжает нормально работать при понижении напряжения до -15% под полной нагрузкой и до -40% под половинной – при полном заряде батарей. Допустимый диапазон частот на входе – 40-72 Гц. Перегрузочная способность инвертора – 10 мин при перегрузке 102-110%, 60 сек. при 111-125%, 10 сек. при 126-150% и 300 мс при более чем 150%. Имеются 3 коммуникационных разъёма MiniSlot, встроенные порты «USB-хост» и «USB-устройство», 5 релейных входов и специальный вход аварийного отключения питания (EPO), а также один релейный выход. Средняя удельная стоимость Eaton 93PM 80(100)-IS-BB-6 b в пересчёте на 1 кВА составляет 525 долл.

Разработка ЦРИ «ИМПУЛЬС», ИБП серии «МУЛЬТИПЛЕКС», созданы для защиты питания дата-центров и промышленного оборудования. В них используется IGBT-технология трёхуровневого преобразования и технология полного цифрового контроля DSP. Благодаря модульной архитектуре они позволяют гибко наращивать мощность вплоть до 200 кВА. Эти устройства поддерживают резервирование по принципу N+X, причём параллельно можно подключить до 20 силовых модулей. Силовые модули ИБП данной серии отличаются изолированным воздушным каналом. Модель ИМПУЛЬС МУЛЬТИПЛЕКС СТ90-15 на 15 кВА, вошедшая в состав лидеров продаж в рассматриваемой номинации, характеризуется диапазоном входного напряжения от -40% до +25%, входной частоты 40-70 Гц, КПД при работе от сети 95%, при работе от АКБ – 94,5%, в эко-режиме – 99%. Средняя удельная стоимость этого ИБП в пересчёте на 1 кВА составляет 233 долл.

Трёхфазные ИБП, входящие в серию Legrand TRIMOD HE (где НЕ — аббревиатура от «высокоэффективный», high efficiency), с коэффициентом мощности 1, скомпонованы из обособленных однофазных модулей, что делает систему более гибкой, обеспечивая при этом требуемую мощность и снижая эксплуатационные расходы. Здесь предусмотрена регулировка выходного напряжения в диапазоне от 190 до 245 В с шагом 1 В, КПД находится на уровне 96% (в эко-режиме – 99%), выдерживаемая перегрузка при 115% мощности – 10 мин, при 135% – 60 сек. Для модульного Legrand TRIMOD HE мощностью 15 кВА, ставшего одним из финалистов рейтинга в рассматриваемой подкатегории, средняя удельная стоимость в пересчёте на 1 кВА составляет 370 долл.

Серия APC by Schneider Electric Symmetra LX, к которой относится вошедшая в число лидеров рассматриваемой подкатегории модель SYA12K16I, в данном случае представлена устройством номинальной мощности 12 кВА (8,4 кВт) с наращиванием до 16 кВА (11,2 кВт), с резервированием N+1, в напольном исполнении. Для подключения нагрузки предусмотрен соединитель Hard Wire 3-wire (H N + G) с реализацией батарейного резервного питания. ИБП совместим с фирменным средством дистанционного управления InfraStruXure Manager, оборудован разъёмом SmartSlot. Диапазон входного напряжения при работе от сети составляет 155–276, 290–480 (3:1) В, суммарные гармонические искажения на входе – менее 7% при полной нагрузке, коэффициент мощности по входу под полной нагрузкой – 0,98. Средняя удельная стоимость модели SYA12K16I с тремя предварительно установленными батареями в пересчёте на 1 кВА составляет 962 долл.

Другой номинант из серии APC by Schneider Electric – Symmetra LX, рассчитан на 16 кВА (11,2 кВт) с наращиванием до 16 кВА N+1. Модель произведена в вертикальном исполнении и характеризуется увеличенным временем автономной работы. Допустимый диапазон входной частоты – 45-65 Гц, диапазон входного напряжения при работе от сети – 155-276 (в режиме 1:1) или 290-480 (3:1) В. Здесь девять предустановленных батарей, в остальном же технические характеристики схожи с моделью SYA12K16I. Средняя удельная стоимость Schneider Electric SYA16K16IXR в пересчёте на 1 кВА составляет 1219 долл.

Агрегаты бесперебойного питания (АБП) российской компании «Парус электро», которая разрабатывает и производит продукцию под брендом «Связь инжиниринг», представляют собой промышленные системы гарантированного электропитания мощностью от 10 до 100 кВА. Они позиционируются для обеспечения бесперебойной работы станков с ЧПУ, технологического оборудования, нефтеперекачивающих станций и других производственных объектов. Конструктив – блочно-модульный, в габаритах стандартного 19-дюймового шкафа и с большим выбором опций, позволяющих сконфигурировать АБП для множества областей применения. В число номинантов вошли сразу два агрегата Sipower/Parus ABP — на 10 и 20 кВА (9 и 18 кВт). Они отличаются широким номинальным диапазоном напряжений на входе 208-478 В (с возможностью настройки), диапазоном входной частоты 40-70 Гц. Перегрузочная способность при работе от электросети: при перегрузке до 110% - 60 мин., до 125% - 10 мин., до 150% - 1 мин. КПД в режиме работы от электросети превышает 95%, КПД в экономичном режиме – более 98%. Тип выходного соединения – клеммный терминал: три фазы, нейтраль и заземление. Средняя удельная стоимость этих ИБП в пересчёте на 1 кВА для модели на 10 кВА составляет 500 долл., на 20 кВА – 400 долл.

Семейство ИБП французской компании Socomec Modulys GP — серия Green Power 2.0 включает модульные трёхфазные ИБП мощностью от 25 до 600 кВА/кВт со съёмными силовыми (полностью автономными) аккумуляторными и байпасными модулями, а также с модулем перенаправления выходного (нагретого) воздушного потока наверх. Уровень резервирования для этих систем – N+1, N+x; предусмотрено резервное соединение через параллельную шину (кольцевая конфигурация). Коммуникационные интерфейсы представлены сухими контактами, RS-232/485, MODBUS RTU и TCP, BACnet/IP, а также NET VISION — профессиональным WEB/SNMP-интерфейсом для мониторинга состояния ИБП и управления закрытием нескольких операционных систем. Допустимый диапазон частот на входе для них – 50/60 Гц ± 10%, перегрузка на выходе – 125% в течение 10 мин, 150% в течение 1 мин, КПД – до 96,5%. Средняя удельная стоимость Socomec UPS Modulys GP на 25 кВА в пересчёте на 1 кВА составляет 240 долл.

В данном классе у нас, пожалуй, было меньше всего сомнений при определении лидера рейтинга. Фактическим зачинателем данного класса трёхфазных модульных решений была компания APC, а ее бренд Symmetra стал нарицательным. В этом семействе у Schneider Electric есть несколько решений разной архитектуры и мощности, вплоть до нескольких Мегаватт, позволяющих строить ЦОДы с самыми высокими показателями надежности. Кроме того, здесь, как нигде больше, важна не сама «железка», а весь комплекс продвижения, инсталляции, обслуживания и управления. И здесь пока Schneider Electric вне конкуренции. Наиболее продаваемым в этом семействе было решение мощностью 12 кВА.

Сверхтяжелые ИБП (extra heavy 200+)

На российском рынке ИБП особой мощности – товар в буквальном смысле слова штучный. Мы не рассматриваем т. н. динамические ИБП, но они встречаются еще реже, и реальные инсталляции за год можно сосчитать по пальцам одной руки.

Конструктивно сверхтяжёлые ИБП чаще всего оказываются моноблочными устройствами, поскольку, как уже отмечалось при рассмотрении подсегмента модульных агрегатов, упрощение конструкции означает повышение её надёжности одновременно с удешевлением.

Однако определенной неожиданностью оказалась очень высокая представленность среди бестселлеров модульных систем. ИБП на 300, 500, даже 1000 кВт едва ли не с большим успехом могут быть и модульными, поскольку резервировать бесперебойное питание вторым таким же сверхмощным блоком чаще всего попросту расточительно.

Поэтому в этом узком подсегменте мы рассматриваем и классические и модульные ИБП вместе, без разделения на архитектуру.

ITResearch выделила в данном подсегменте 10 моделей с наивысшими объёмами продаж в России за год, однако в численном выражении продажи эти на порядок меньше, чем для устройств из подсегмента «до 200 кВА»: максимум — 17 единиц, минимум – несколько штук. В алфавитном порядке это Delta DPH на 200 и на 500 кВА, Delta HPH на 200 кВА, Eaton 93E200K, Huawei UPS5000E на 200 кВА, Huawei UPS5000S на 200 и 300 кВА, Sipower/Parus SIP380A-MD на 250 кВА и Vertiv EXL на 200 и 500 кВА.

Семейство трёхфазных ИБП Delta Modulon DPH – это модульные ИБП с выходным коэффициентом мощности 1,0 в форм-факторе стандартной 19-дюймовой стойки, предназначенные для ЦОДов среднего размера. Они характеризуются внутренним резервированием, гибкостью масштабирования, развитой системой самодиагностики, которая позволяет обнаруживать неисправности вентиляторов и коммутационных аппаратов на самой ранней стадии. Диапазон входных напряжений для устройств серии DPH составляет 176-276 / 305-477 В, коэффициент нелинейных искажений на выходе – не более 2% при статической нагрузке, перегрузочная способность – 10 мин при перегрузке до 125% и 1 мин – до 150%. КПД составляет 96% в режиме преобразования, 99% в экономичном. Стандартный набор коммуникационных интерфейсов включает системный порт, порт LCM, 2 параллельных порта, 2 слота для smart-карт, 6 выходов с сухими контактами, 2 входа с сухими контактами, 2 сухих контакта АКБ. Имеется 1 порт REPO с возможностью опционального расширения за счёт карт SNMP IPv6 и ModBus, а также карты релейных входов/выходов, кабелей датчиков температуры и состояния батарейного кабинета.

Алексей Лобов, руководитель проектов направления ИБП, проектная дистрибуция MERLION

Исторически сверхтяжелые ИБП выполнялись в моноблочным исполнении и обеспечивали защиту промышленной электрической нагрузки, где превалируют импульсные помехи, скачки напряжения, обратные токи. Их относительно невысокий по сегодняшним меркам КПД 95%, большие габариты и вес (при наличии трансформатора) компенсируются высокой устойчивостью к нестабильности электросети без перехода работы на аккумуляторные батареи. Сейчас мы наблюдаем активное вытеснение моноблочных ИБП средней мощности и сверхтяжелых устройств модульными системами, т. к. разница в стоимости сокращается за счет активного выхода на рынок азиатских производителей, развития силовой электроники и возможности строить систему с резервированием N+1 и N+N на базе силовых модулей, а не целых ИБП. Всё это ведёт не только к снижению цены, но и увеличению плотности мощности всей системы в целом. Это справедливо, как правило, для силовой части источника бесперебойного питания, но батарейные сборки на кислотных АКБ нередко остаются «моноблочными» в сверхтяжелых ИБП, т. к. модульные шкафы для АКБ имеют ряд ограничений как в емкости отдельной батареи, так и в весе модульной сборки, цене.

«читать далее»

Семейство Delta Ultron HPH, 200-кВА представитель которого вошёл в число финалистов по объёмам продаж в РФ за 2019 г. в подсегменте моноблочных тяжёлых устройств, имеет расширение на две более мощные модели: на 160 и 200 кВА. Место среди лидеров сегмента ИБП особой мощности занимает как раз 200-кВА агрегат с коэффициентом выходного напряжения 1,0, диапазоном входного напряжения 176-276 В и входных частот 40-70 Гц. КПД – до 96,5% в нормальном режиме и 99% в экономичном. Коэффициент нелинейных искажений напряжения для этой модели не превышает 0,5% при линейной нагрузке. Комплект стандартных интерфейсов представлен портами RS-232, RS-485, двумя параллельными, тремя USB, слотом платы дискретных входов и выходов, REPO и EPO, четырьмя входами с сухим контактом, шестью выходами с сухим контактом, четырьмя датчиками температуры батареи и четырьмя же – обнаружения внешнего переключателя, RJ45 Ethernet. Опционально возможна установка платы релейных входов и выходов, а также разъёма кабеля датчика температуры в кабинете.

Huawei UPS5000E представляет собой серию высокоэффективных модульных источников бесперебойного питания для средних и крупных ЦОДов в диапазоне мощностей 25-800 кВА. Коэффициент эффективности этих ИБП составляет 95% при нагрузке 20% и 96% при нагрузке 40%, коэффициент преобразования мощности в точности равен 1,0. Технология гибернации позволяет UPS5000-E снижать рабочую нагрузку, повышать эффективность, а также обеспечивает максимальное соответствие требованиям сценариев обслуживания ЦОДа при экономии электроэнергии. В модульном варианте с возможностью горячей замены в данном случае реализованы узлы питания, обхода, энергоконтроля и карта связи. Интерфейсы устройства представлены картами Modbus, SNMP и сухими контактами.

Другая серия модульных ИБП Huawei UPS5000S предназначена для средних и крупных ЦОДов. Она представлена моделями в диапазоне 50-800 кВА с коэффициентом эффективности 96,5% при нагрузке 20% и 97,1% при нагрузке 40%, а также коэффициентом выходной мощности 1,0. Диапазон входных напряжений для агрегатов этой серии составляет 138-485 В, частот – 40-70 Гц. При перегрузке до 110% инвертор продолжает работать в течение 60 мин, при 125% — 10 мин, при 150% — 1 мин. Интерфейсы устройств представлены картой SNMP, разъёмом RS-485 и сухими контактами.

Серия СИП380А МД модульных ИБП «Парус Электро» предназначена для защиты ЦОД, ЛВС, банковских систем, баз данных и любых других инфраструктурных решений, требующих кондиционированного трёхфазного электропитания. Поддерживается параллельное включение до четырёх систем для умножения мощности или обеспечения уровня резервирования N+х. Однофазные и трёхфазные агрегаты характеризуются коэффициентом мощности до 1,0. Они снабжаются интерфейсами управления RS-232, RS-485 (Modbus), внутренним слотом для карт расширения SNMP и сухими контактами, портом аварийного отключения (EPO). Модель на 250 кВА СИП380А250МД20.9-33/15с артикулом АПСМ.435441.015-13, вошедшая в десятку лидеров рассматриваемого сегмента, характеризуется коэффициентом мощности 0,9 (225 кВт), возможностью параллельной работы в конфигурации до четырёх модульных систем, наличием портов ModBus и REPO, эффективностью преобразования до 95,5%.

Американская частная компания Vertiv (бывший Liebert) со штаб-квартирой в Колумбусе, штат Огайо, ориентирована на разработку ИБП для ЦОДов, телекома, коммерческих и промышленных предприятий. В серии Liebert EXL S1 представлены устройства в диапазоне мощностей 100-1200 кВА (1 ВА = 1 Вт) с коэффициентом эффективности 96,0% при нагрузке 33% и 96,8% при нагрузке 65%, которые можно масштабировать в параллель до 8 единиц. Диапазон входной частоты для этих устройств – 50±10 Гц с возможностью переключения на 60 Гц, входных напряжений – от 200 до 460 В. При допустимой перегрузке 110% ИБП работает непрерывно, при 125% – до10 мин, при 150% — 1 мин.

Признаться честно, что до начала анализа у нас были ожидания, что победителем здесь, скорее всего, окажется линейка Delta Ultron DPS – заслуженная модель, за которой мы помним ряд отличных проектов высочайшей мощности. И мы были несколько удивлены, когда выяснилось, что эти ИБП не вошли в число самых продаваемых в данной категории в 2019 г. Оказалось, что у компании Delta более коммерчески успешной стала модель Delta Modulon DPH – модульное решение мощностью до 600 кВА на фрейм. Это очень высокоэффективное устройство с одной из лучших в отрасли плотностью энергии и уровнем надежности и управляемости. Это один из лучших представителей модульных решений, которые становятся доминирующими в сегменте самых больших мощностей (что видно даже из списка победителей, и это очень важный отраслевой тренд).

В заключение мы приводим сводную таблицу наиболее популярных моделей в сегменте «Модульные и сверхтяжелые ИБП» по итогам рейтинга аналитической компании ITResearch «Лучшие из лучших 2019».

Наиболее популярные модели в сегменте

«Модульные и сверхтяжелые ИБП»

Примечание: В каждом из столбцов в алфавитном порядке представлены модели – лауреаты в отдельных подсегментах; абсолютный победитель в подсегменте выделен красным цветом.
